ระบบป้องกันอัคคีภัยสำหรับ Data Center
แนวทางการป้องกันอัคคีภัยสำหรับศูนย์ข้อมูล ด้วยระบบดับเพลิงและระบบตรวจจับควัน ที่ออกแบบให้เหมาะสมกับพื้นที่สำคัญ
Data Center ประกอบด้วย Server, Network และ Storage ซึ่งมีความสำคัญต่อการให้บริการขององค์กร การวางแผนป้องกันอัคคีภัยจึงควรพิจารณาทั้งการตรวจจับเหตุ การระงับอัคคีภัย และการปกป้องอุปกรณ์ภายในพื้นที่
บทความนี้กล่าวถึงระบบดับเพลิงด้วยก๊าซเฉื่อย (Inert Gas) ระบบตรวจจับควันแบบดูดตัวอย่างอากาศ (Aspirating Smoke Detector) และการพิจารณาการไหลเวียนอากาศภายใน Data Center

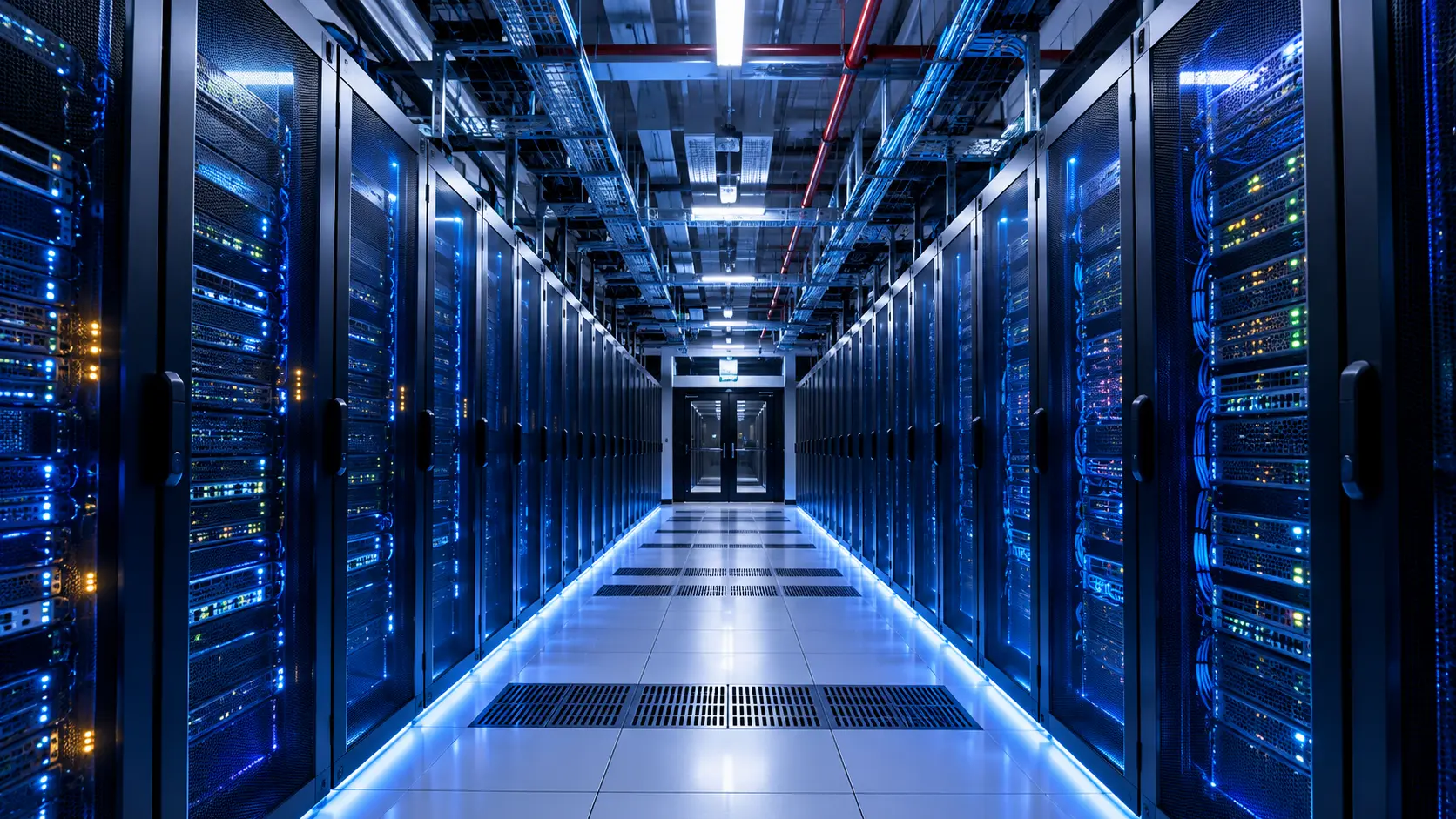

Data Center และพื้นที่ติดตั้งอุปกรณ์สารสนเทศที่ต้องพิจารณาระบบป้องกันอัคคีภัย
Inert Gas Fire Suppression System
ระบบดับเพลิงด้วยก๊าซเฉื่อยสำหรับพื้นที่ที่ต้องการปกป้องอุปกรณ์อิเล็กทรอนิกส์
ระบบ Inert Gas ใช้ก๊าซเฉื่อยในการลดความเข้มข้นของออกซิเจน ภายในพื้นที่ป้องกันให้อยู่ในระดับที่ยับยั้งการเผาไหม้ได้ ระบบโดยทั่วไปประกอบด้วยถังสารดับเพลิง ชุดวาล์ว ท่อจ่าย หัวจ่าย และอุปกรณ์ควบคุมตามการออกแบบของโครงการ

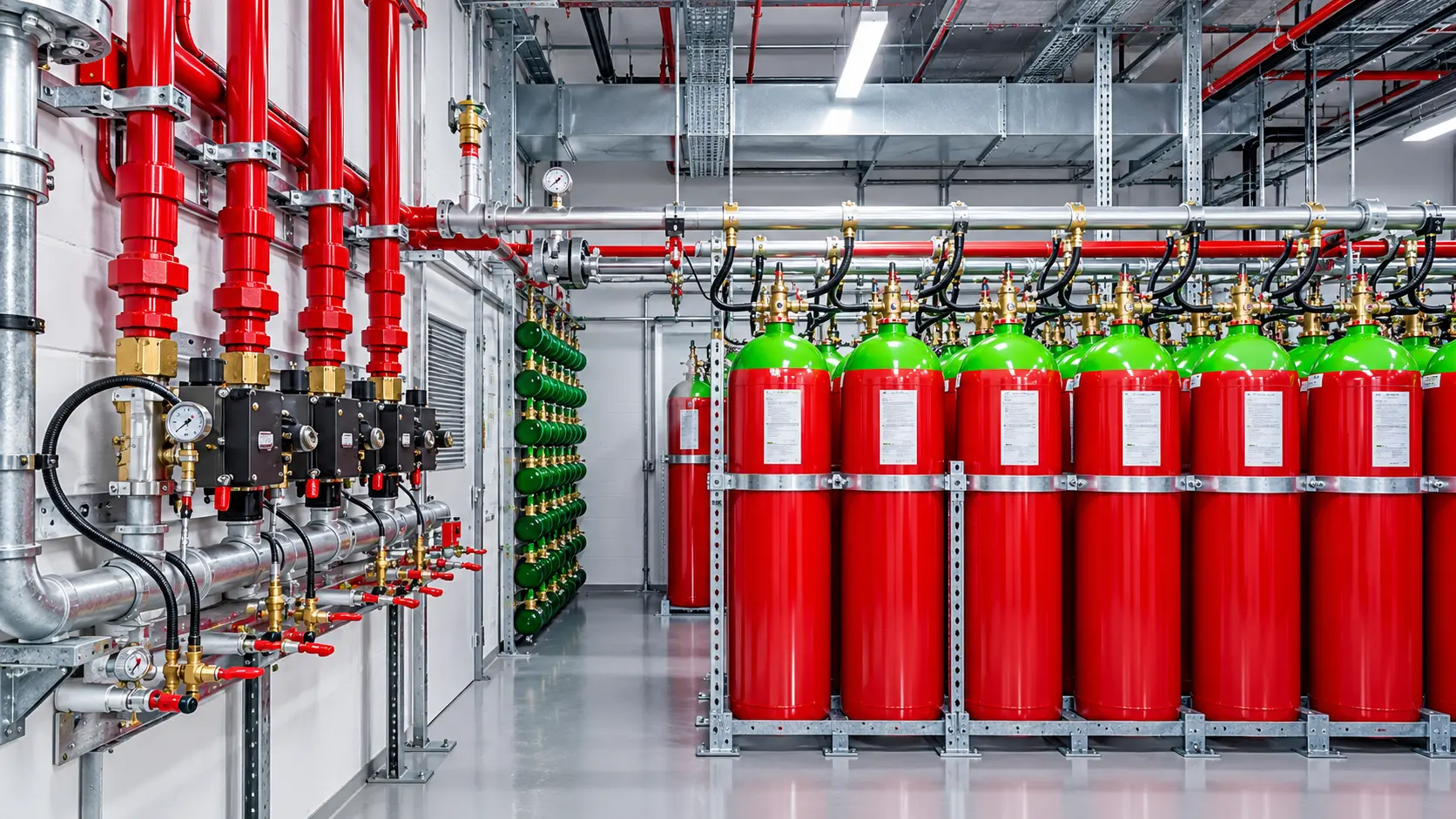

ตัวอย่างชุดถังและระบบท่อสำหรับระบบดับเพลิงด้วยก๊าซ
หลักการทำงานของระบบ
เมื่อระบบตรวจจับและควบคุมส่งสัญญาณตามเงื่อนไขที่กำหนด ระบบจะทำงานตามลำดับการควบคุมที่ออกแบบไว้ เพื่อปล่อยสารดับเพลิงผ่านท่อและหัวจ่ายเข้าสู่พื้นที่ป้องกัน โดยต้องคำนวณปริมาณสาร ระยะเวลาปล่อยสาร และตรวจสอบความปลอดภัยของผู้ใช้งาน
การออกแบบต้องคำนึงถึงความแน่นของห้อง แรงดันระหว่างปล่อยสาร ระบบระบายแรงดัน การแจ้งเตือน และขั้นตอนอพยพก่อนปล่อยสาร
ชนิดของก๊าซเฉื่อย
| ชนิดก๊าซ | ไนโตรเจน (N₂) | อาร์กอน (Ar) | คาร์บอนไดออกไซด์ (CO₂) | GWP* | แรงดันจัดเก็บ (bar) |
|---|---|---|---|---|---|
| IG-01 | — | 100% | — | 0 | 200–300 |
| IG-55 | 50% | 50% | — | 0 | 200–300 |
| IG-100 | 100% | — | — | 0 | 200–300 |
| IG-541 | 52% | 40% | 8% | 0 | 200–300 |
*ควรตรวจสอบส่วนผสม ค่า GWP และแรงดันจัดเก็บจากเอกสารผู้ผลิต รวมถึงตรวจทานตัวเลขกับ PDF ต้นฉบับก่อนเผยแพร่เป็นข้อมูลทางเทคนิค
ข้อดีของระบบ
- ออกแบบให้เหมาะกับพื้นที่ที่ต้องการปกป้อง
- พิจารณาค่าใช้จ่ายตลอดอายุการใช้งานได้
- เลือกชนิดก๊าซให้สอดคล้องกับข้อกำหนดโครงการ
การออกแบบ
- ตรวจสอบความแน่นของห้อง
- จัดพื้นที่สำหรับถังและชุดท่อ
- ประเมินแรงดันและระบบระบายแรงดัน
ความปลอดภัย
- มีการแจ้งเตือนก่อนปล่อยสารตามแบบระบบ
- ประเมินความปลอดภัยของผู้ใช้งาน
- ตรวจสอบและบำรุงรักษาตามข้อกำหนด
หัวจ่ายสารดับเพลิงและ Acoustic Nozzle
หัวจ่ายมีหน้าที่กระจายสารดับเพลิงเข้าสู่พื้นที่ป้องกัน การเลือกชนิดหัวจ่ายและการกำหนดตำแหน่งติดตั้ง ต้องสอดคล้องกับการคำนวณและข้อกำหนดของระบบ
สำหรับพื้นที่ที่มีอุปกรณ์อิเล็กทรอนิกส์หรืออุปกรณ์จัดเก็บข้อมูล อาจพิจารณาคุณสมบัติด้านเสียงของหัวจ่ายร่วมกับการออกแบบระบบ โดยตรวจสอบข้อมูลสมรรถนะจากผู้ผลิต

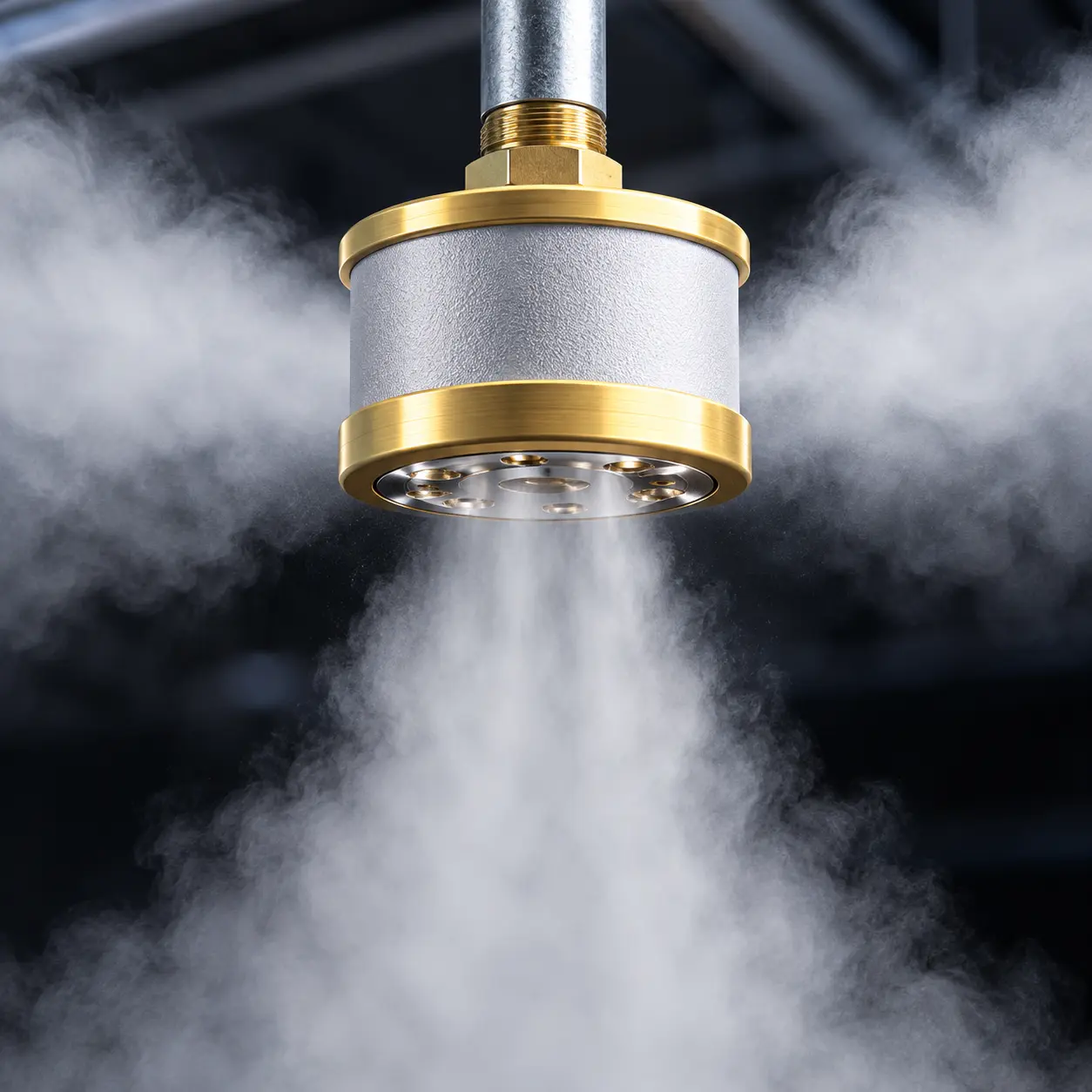

ตัวอย่างหัวจ่ายสารดับเพลิงสำหรับระบบดับเพลิงด้วยก๊าซ
ภาพนี้เป็นภาพประกอบ ไม่ใช่การยืนยันรุ่นหรือสมรรถนะของผลิตภัณฑ์ ควรตรวจสอบข้อมูลทางเทคนิคและการรับรองจากผู้ผลิตก่อนเลือกใช้งานจริง
Aspirating Smoke Detector
ระบบตรวจจับควันแบบดูดตัวอย่างอากาศสำหรับพื้นที่สำคัญ
ระบบนี้ใช้ท่อสุ่มอากาศดูดตัวอย่างอากาศจากจุดที่กำหนด เข้าสู่เครื่องตรวจจับเพื่อวิเคราะห์อนุภาคควัน การออกแบบตำแหน่งสุ่มอากาศควรพิจารณารูปแบบตู้ Server และการไหลเวียนอากาศภายในห้อง
ประสิทธิภาพในการตรวจจับขึ้นอยู่กับรุ่นอุปกรณ์ ความไวในการตรวจจับ และการออกแบบระบบท่อตามข้อกำหนดผู้ผลิต
ตัวอย่างอุปกรณ์และระบบท่อสุ่มอากาศสำหรับตรวจจับควัน
เปรียบเทียบรูปแบบการตรวจจับควัน
Spot Smoke Detector
เครื่องตรวจจับควันแบบจุด ตรวจจับควันที่เข้าถึงตัวอุปกรณ์ โดยตำแหน่งติดตั้งต้องพิจารณาตามลักษณะพื้นที่ และสภาวะการไหลเวียนอากาศ
Aspirating Smoke Detector
ระบบดูดตัวอย่างอากาศผ่านเครือข่ายท่อเข้าสู่เครื่องตรวจจับ สามารถกำหนดจุดสุ่มอากาศให้ครอบคลุมพื้นที่สำคัญ ตามการออกแบบของโครงการ
อากาศจากจุดสุ่มจะถูกนำผ่านท่อเข้าสู่เครื่องตรวจจับ ซึ่งวิเคราะห์ตัวอย่างตามหลักการทำงานของอุปกรณ์ ขนาดท่อ ระยะทาง และตำแหน่งรูสุ่มอากาศต้องเป็นไปตามแบบผู้ผลิต
การไหลเวียนอากาศและตำแหน่งติดตั้งระบบตรวจจับ
ระบบปรับอากาศและการจัดวางตู้ Server มีผลต่อทิศทางการเคลื่อนที่ของอากาศ การออกแบบระบบตรวจจับจึงควรพิจารณาบริเวณจ่ายลม ลมกลับ และพื้นที่ใต้พื้นยกให้เหมาะสมกับลักษณะของ Data Center

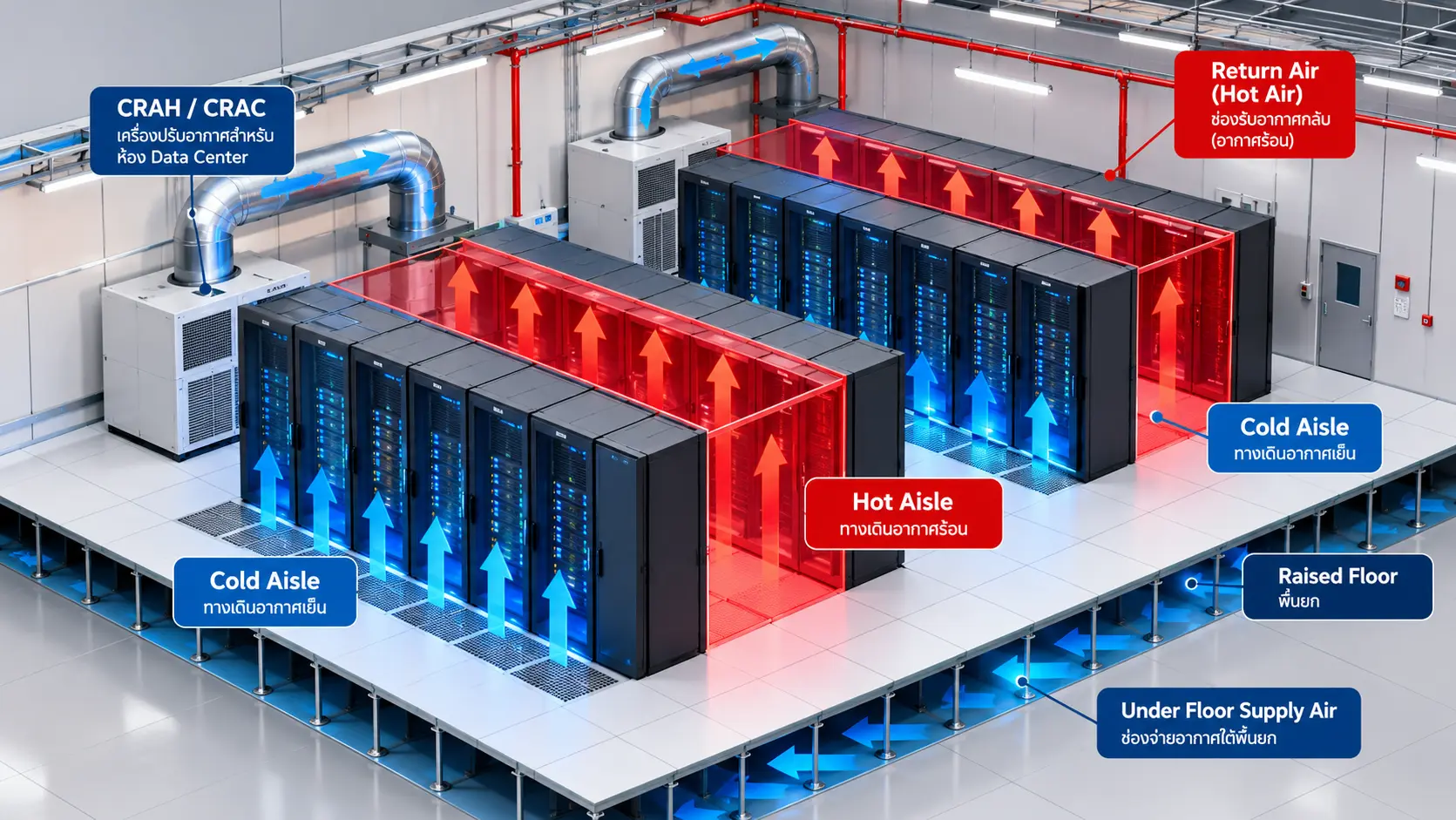

ตัวอย่างการไหลเวียนอากาศบริเวณ Hot Aisle, Cold Aisle และช่องจ่ายลมใต้พื้นยก
พื้นที่ภายในห้อง
- บริเวณเหนือฝ้าเพดาน
- บริเวณใต้ฝ้าเพดาน
บริเวณลมกลับ
- บริเวณ Hot Aisle Containment
- บริเวณช่องรับลมกลับตามแบบระบบ
บริเวณลมจ่าย
- บริเวณช่องจ่ายอากาศ
- พื้นที่ใต้พื้นยก (Raised Floor)
Cabinet Detection
บางโครงการอาจพิจารณาตรวจจับบริเวณตู้ Server หรือจุดสำคัญเพิ่มเติม โดยต้องประเมินตำแหน่งสุ่มอากาศและข้อจำกัดการติดตั้ง ตามคำแนะนำของผู้ผลิต
แนวทางการวางแผนระบบป้องกันอัคคีภัย
การเลือกระบบดับเพลิงและระบบตรวจจับควันควรพิจารณาร่วมกัน ให้สอดคล้องกับลักษณะพื้นที่ อุปกรณ์ และข้อกำหนดของแต่ละโครงการ
ประเมินพื้นที่
พิจารณาลักษณะห้อง ช่องเปิด พื้นยก ฝ้าเพดาน และการไหลเวียนอากาศ
เลือกระบบให้เหมาะสม
ประเมินระบบดับเพลิงและระบบตรวจจับให้สอดคล้องกับความเสี่ยงของพื้นที่
ตรวจสอบมาตรฐาน
ตรวจสอบมาตรฐานที่เกี่ยวข้อง ข้อกำหนดโครงการ และข้อมูลการรับรองของผู้ผลิต
มาตรฐานอ้างอิง
ควรตรวจสอบมาตรฐานที่เกี่ยวข้องกับระบบดับเพลิงด้วยสารสะอาด และการป้องกันอัคคีภัยในสถานที่โทรคมนาคม โดยพิจารณาฉบับมาตรฐานที่ใช้กับโครงการและข้อกำหนดของหน่วยงานที่เกี่ยวข้อง
วางแผนระบบป้องกันอัคคีภัยสำหรับ Data Center
ระบบดับเพลิงและระบบตรวจจับควันเป็นองค์ประกอบสำคัญ ในการวางแผนป้องกันอัคคีภัยของ Data Center การเลือกระบบควรพิจารณาลักษณะพื้นที่ อุปกรณ์ภายใน และข้อกำหนดด้านความปลอดภัยของโครงการ
FIRETRADE มุ่งนำเสนอโซลูชันด้านระบบป้องกันและระงับอัคคีภัย เพื่อสนับสนุนการวางแผนระบบให้สอดคล้องกับความต้องการของแต่ละโครงการ
