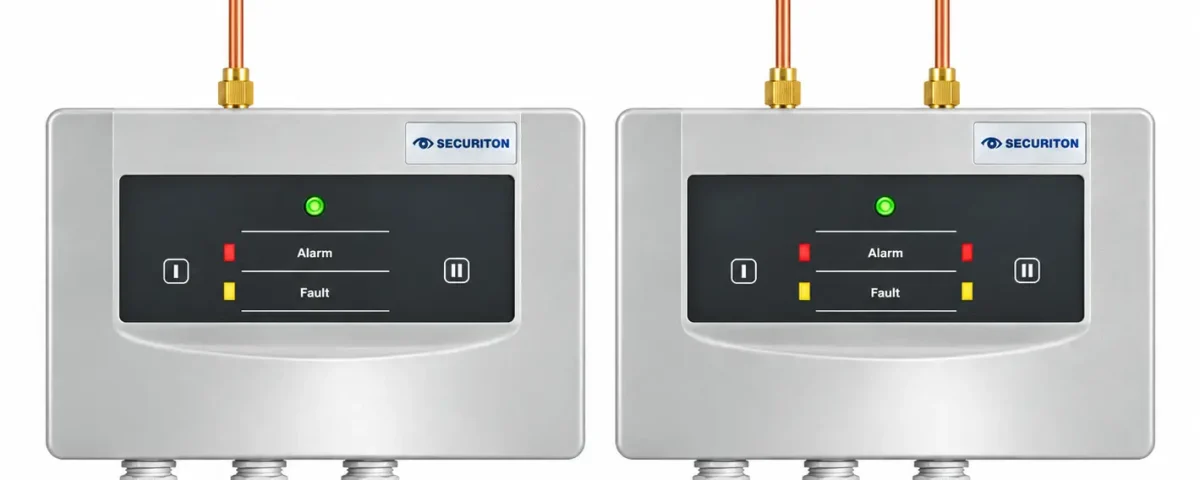

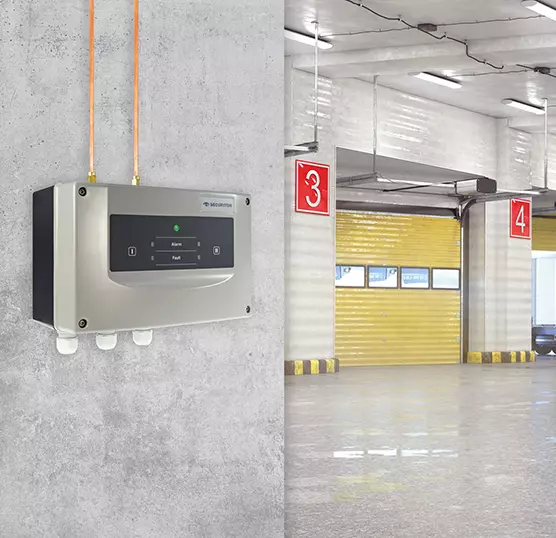

SecuriHeat ADW 535 Linear Heat Detection System
ระบบตรวจจับความร้อนเชิงเส้น สำหรับพื้นที่ที่มีสภาพแวดล้อมท้าทาย ใช้ท่อรับความร้อนเพื่อตรวจจับการเปลี่ยนแปลงของแรงดันอากาศ เหมาะสำหรับงานอุตสาหกรรมและพื้นที่ที่เครื่องตรวจจับทั่วไปอาจมีข้อจำกัด
PRODUCT OVERVIEW
ระบบตรวจจับความร้อนสำหรับสภาพแวดล้อมที่ท้าทาย
SecuriHeat ADW 535 จาก SECURITON เป็นระบบตรวจจับความร้อนเชิงเส้น (Line-Type Heat Detector) ที่ใช้ท่อรับความร้อนซึ่งมีอากาศอยู่ภายใน ติดตั้งตามแนวพื้นที่ที่ต้องการป้องกัน และเชื่อมต่อเข้ากับชุดตรวจจับ เพื่อเฝ้าติดตามการเปลี่ยนแปลงของแรงดันที่เกิดจากความร้อน
- รองรับท่อรับความร้อน 1 หรือ 2 เส้น ตามรุ่นอุปกรณ์
- ใช้เทคโนโลยี Dynamic Heat Watch (DHW) ช่วยวิเคราะห์และลดการแจ้งเตือนผิดพลาด
- มีระบบตรวจสอบสภาพท่อรับความร้อนอัตโนมัติ
- เลือกวัสดุท่อได้ตามลักษณะการใช้งาน เช่น ทองแดง สเตนเลส หรือ PTFE
- เหมาะกับพื้นที่ที่มีฝุ่น ความชื้น สารเคมี หรืออุณหภูมิสูงตามข้อกำหนดของรุ่นและวัสดุ
KEY FEATURES
จุดเด่นของ SecuriHeat ADW 535
ออกแบบเพื่อรองรับการตรวจจับความร้อนในพื้นที่ซึ่งมีข้อจำกัด ต่อการใช้งานเครื่องตรวจจับเพลิงไหม้แบบทั่วไป
02 / DHW TECHNOLOGY
ช่วยลดการแจ้งเตือนผิดพลาด
เทคโนโลยี Dynamic Heat Watch วิเคราะห์รูปแบบการเปลี่ยนแปลงของความร้อน เพื่อช่วยแยกเหตุการณ์ที่อาจเกิดจากสภาพแวดล้อมออกจากสัญญาณเพลิงไหม้
03 / SELF-MONITORING
ตรวจสอบท่ออัตโนมัติ
ระบบตรวจสอบสภาพท่อรับความร้อน ช่วยตรวจพบความผิดปกติ เช่น การรั่วหรือท่อเสียหาย ตามความสามารถของระบบ
04 / DOUBLE TUBE
รองรับท่อ 1 หรือ 2 เส้น
รุ่น ADW 535-1 รองรับท่อ 1 เส้น ส่วน ADW 535-2 รองรับท่อ 2 เส้นและมีช่องสัญญาณ Alarm/Fault แยกตามรุ่น
05 / MATERIAL OPTIONS
เลือกวัสดุท่อได้
มีตัวเลือกท่อทองแดง สเตนเลส และ PTFE เพื่อให้เหมาะกับอุตสาหกรรมและสภาพแวดล้อมที่แตกต่างกัน
06 / CONFIGURATION
ปรับตั้งค่าตามหน้างาน
รองรับเครื่องมือสำหรับวางแผนและตั้งค่าระบบ เพื่อให้เหมาะสมกับรูปแบบพื้นที่และข้อกำหนดการติดตั้ง
HOW IT WORKS
หลักการทำงานของระบบ ADW
ระบบใช้ท่อรับความร้อนที่มีอากาศอยู่ภายในเป็นส่วนตรวจจับ เมื่อเกิดความร้อน แรงดันภายในท่อจะเปลี่ยนแปลง และชุดประมวลผลจะนำค่าที่ตรวจวัดได้ไปเปรียบเทียบกับเกณฑ์ที่ตั้งไว้
1
ติดตั้งท่อรับความร้อน
เดินท่อไปตามแนวพื้นที่หรืออุปกรณ์ที่ต้องการเฝ้าระวัง
2
ตรวจวัดการเปลี่ยนแปลงของแรงดัน
เซนเซอร์ตรวจวัดแรงดันภายในท่ออย่างต่อเนื่อง
3
ประมวลผลและส่งสัญญาณ
ระบบประเมินค่าตามเกณฑ์ที่ตั้งไว้ และส่งสัญญาณ Alarm หรือ Fault ตามเหตุการณ์
APPLICATIONS
เหมาะสำหรับการใช้งานในพื้นที่หลากหลาย
เลือกวัสดุท่อและรุ่นอุปกรณ์ให้เหมาะกับสภาพแวดล้อม รวมถึงข้อกำหนดด้านความปลอดภัยของแต่ละโครงการ
อุโมงค์ถนนและรถไฟ
อุโมงค์สายเคเบิล
โรงงานอุตสาหกรรม
โรงงานอาหารและครัวอุตสาหกรรม
โรงกลั่นและอุตสาหกรรมเคมี
คลังเชื้อเพลิงและพื้นที่ขนถ่ายสินค้า
โรงงานเหล็กและพื้นที่อุณหภูมิสูง
พื้นที่เครื่องกำเนิดไฟฟ้าและหม้อแปลง
TECHNICAL INFORMATION
ข้อมูลทางเทคนิคเบื้องต้น
รายละเอียดสำหรับประกอบการพิจารณาผลิตภัณฑ์ ควรตรวจสอบเอกสารผู้ผลิตของรุ่นที่เลือกก่อนออกแบบและติดตั้ง
| ผู้ผลิต | SECURITON |
|---|---|
| ชื่อผลิตภัณฑ์ | SecuriHeat ADW 535 Line-Type Heat Detector |
| รุ่น | ADW 535-1 / ADW 535-2 และรุ่นย่อยตามการใช้งาน |
| หลักการตรวจจับ | ตรวจวัดการเปลี่ยนแปลงแรงดันในท่อรับความร้อนที่มีอากาศอยู่ภายใน |
| จำนวนท่อรับความร้อน | 1 เส้นสำหรับรุ่น ADW 535-1 และ 2 เส้นสำหรับรุ่น ADW 535-2 |
| วัสดุท่อที่รองรับ | ทองแดง สเตนเลส และ PTFE ตามความเหมาะสมของการใช้งาน |
| ฟังก์ชันสำคัญ | Dynamic Heat Watch (DHW) และระบบตรวจสอบท่อรับความร้อนอัตโนมัติ |
| สัญญาณรีเลย์ | รุ่น 1 ท่อ: 1 Alarm และ 1 Fault; รุ่น 2 ท่อ: 2 Alarm และ 2 Fault |
| มาตรฐานและการรับรอง | มีข้อมูลการรับรอง เช่น EN 54-22, UL และ FM ตามรุ่นและข้อกำหนดที่เกี่ยวข้อง |
หมายเหตุ: ข้อมูลทางเทคนิคและการรับรองอาจแตกต่างกันตามรุ่น วัสดุท่อ
และเงื่อนไขการติดตั้ง กรุณาตรวจสอบ Product Information และเอกสารรับรองฉบับล่าสุด
จากผู้ผลิตก่อนนำไปใช้ในการออกแบบหรือจัดทำข้อกำหนดโครงการ
PRODUCT GALLERY
ภาพผลิตภัณฑ์ ADW
ตัวอย่างชุดตรวจจับความร้อนเชิงเส้น SECURITON สำหรับประกอบข้อมูลผลิตภัณฑ์

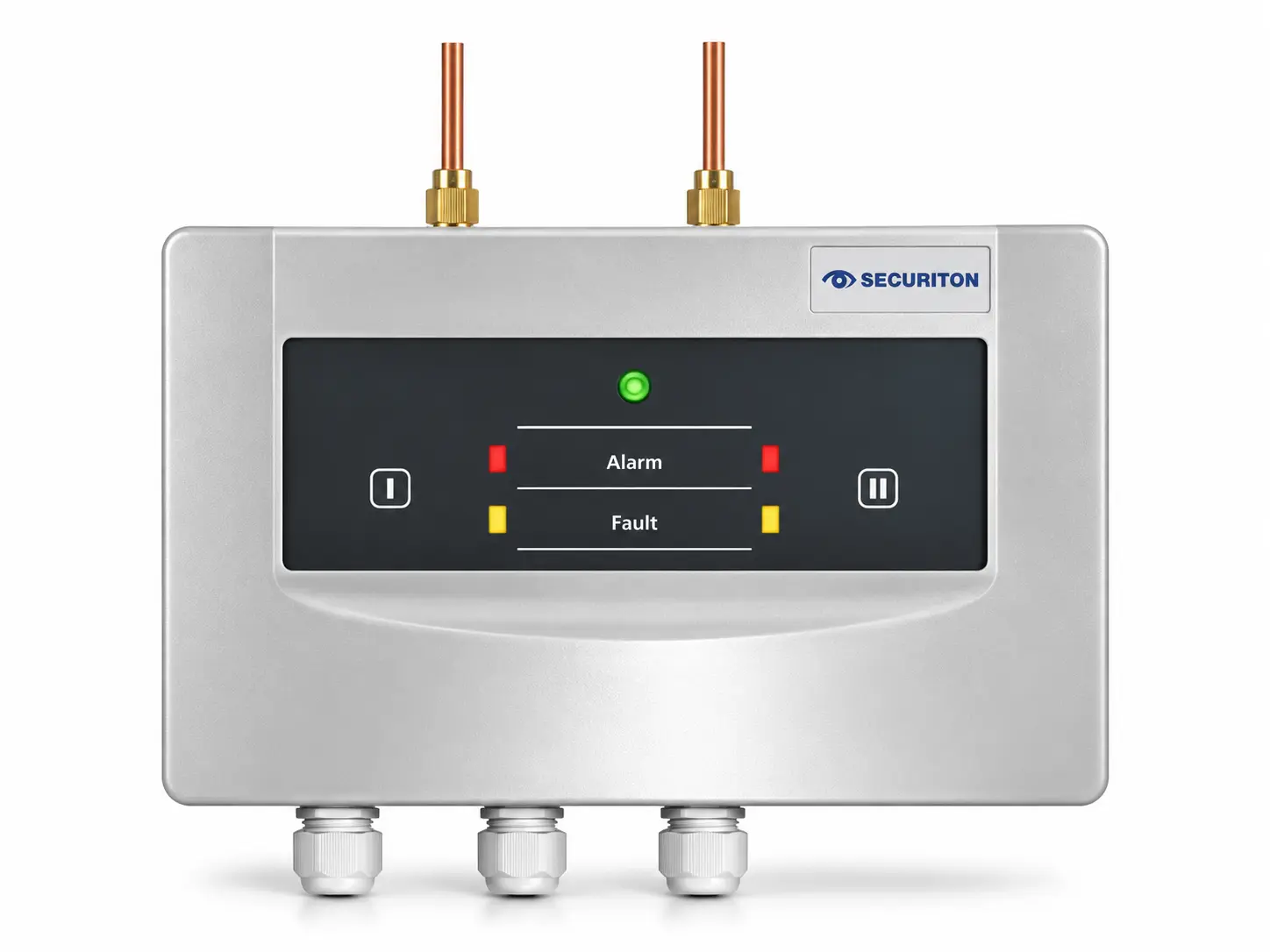

ชุดตรวจจับและแสดงสถานะ

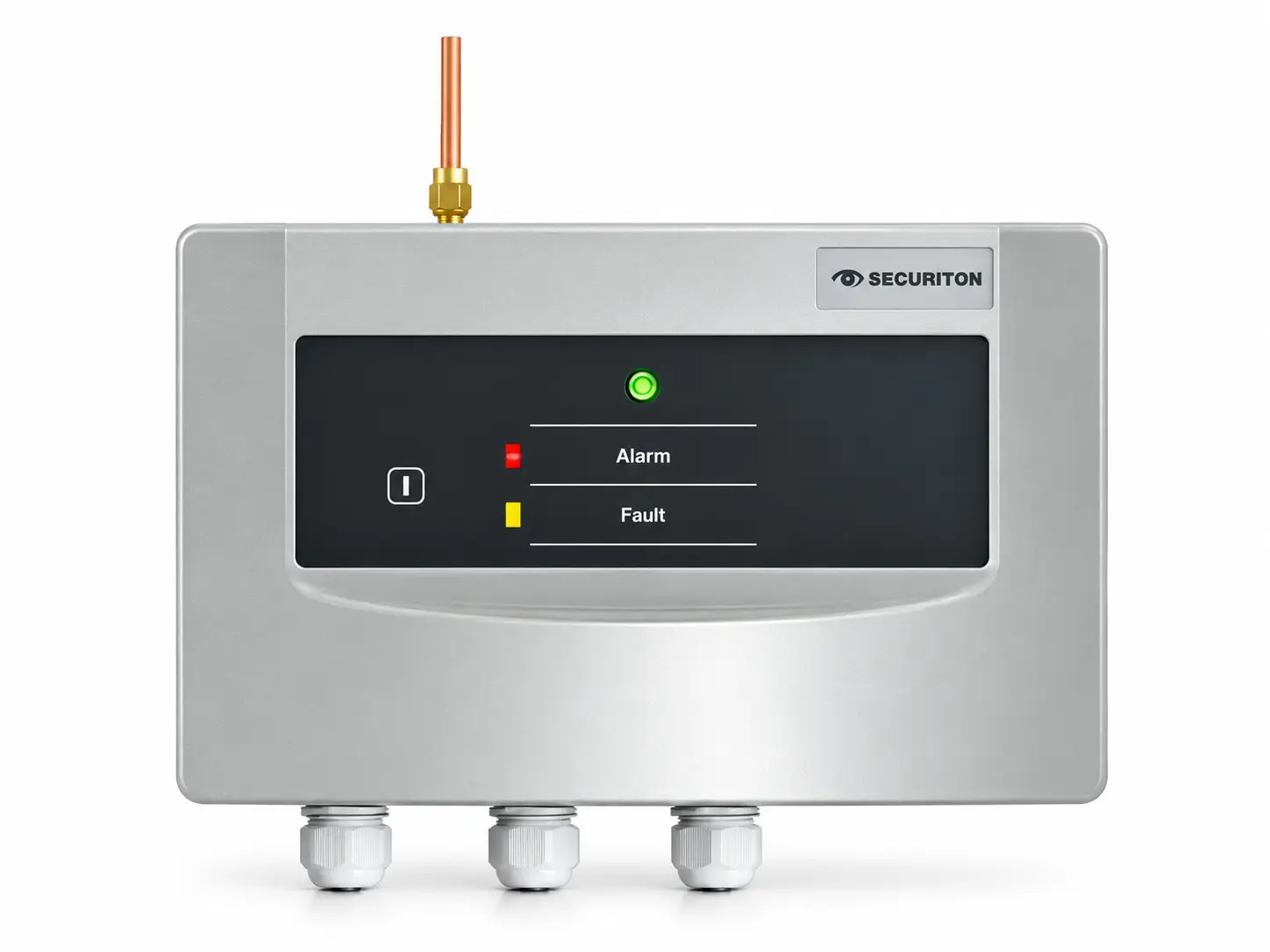

ชุดควบคุมระบบ ADW

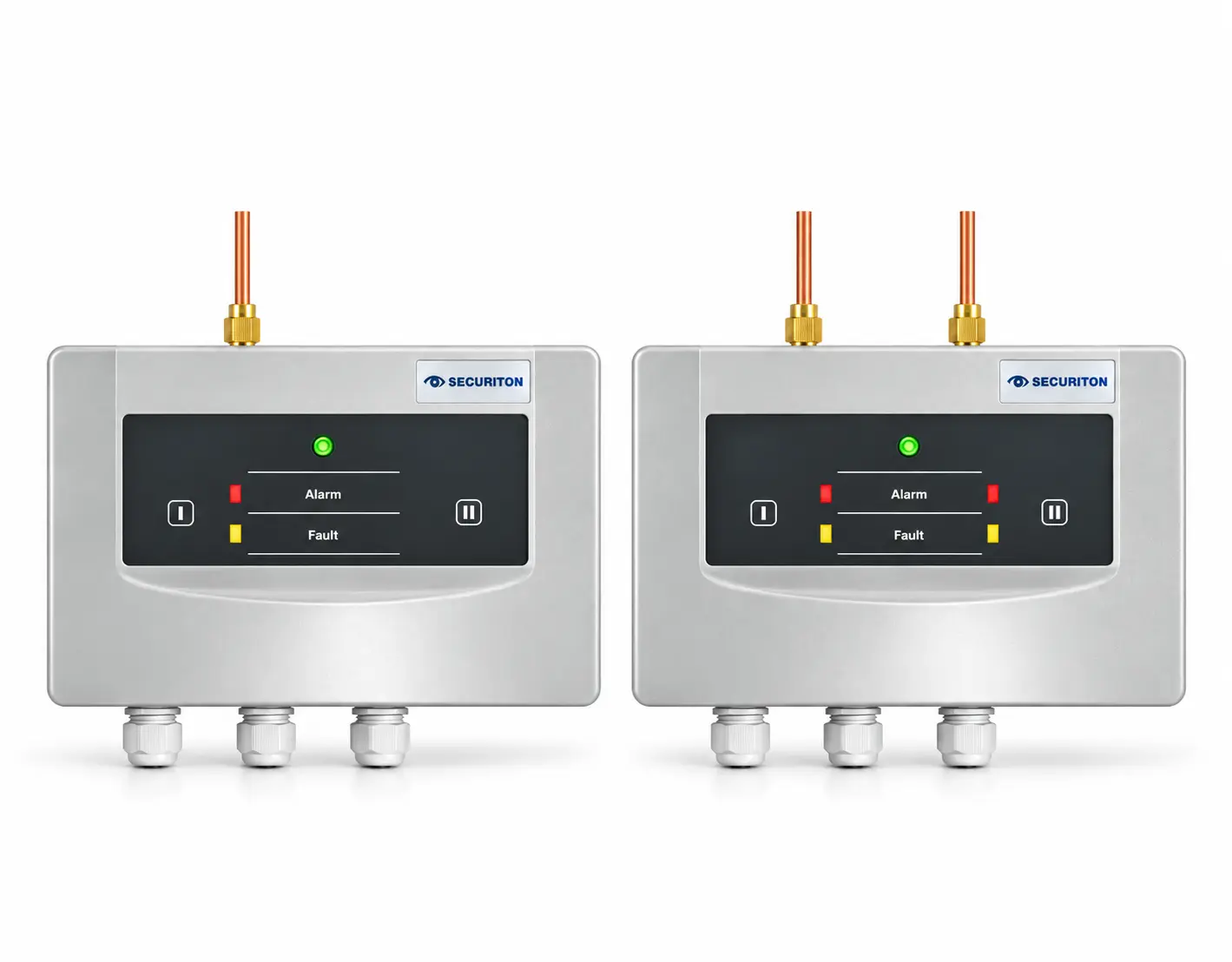

ตัวอย่างรุ่น 1 และ 2 ท่อรับความร้อน
